在直流耐壓試驗中,直流高壓發生器是一種常用且關鍵的測試設備,它能夠為電纜、變壓器、避雷器等設備提供高電壓,以檢測其絕緣強度和泄漏特性。然而,在試驗過程中常會出現一個令工程人員困惑的現象——“容升”。容升不僅影響測試結果的準確性,也關系到設備的安全與使用壽命。理解容升現象的原理,并掌握合理的補償方法,對于電力試驗工作尤為重要。
所謂“容升”,是指在直流耐壓試驗中,被測設備的絕緣部分由于存在電容特性,在升壓過程中會儲存一定的電荷,從而導致試驗電壓實際值比設定電壓瞬時上升或超過設定值的現象。換句話說,直流高壓發生器在對高電容負載(如長距離電纜、GIS設備、變壓器繞組)充電時,由于電容吸收電荷產生的瞬態效應,輸出電壓會出現明顯上沖,這就是“容升現象”。
從電氣原理上分析,直流高壓發生器輸出端的負載不僅包含電阻成分,還包含電容成分。直流升壓過程中,電容需要充電才能達到設定電壓,而當升壓速度過快或電容較大時,電荷積累使電壓瞬間上升超出預期值。此時,若設備未設有完善的保護或控制系統,就可能導致電壓過沖、絕緣應力加劇,嚴重時甚至?xí)舸┍辉嚻坊驌p壞測試儀器。
容升現象的影響主要體現在兩個方面。首先,它會造成電壓測量誤差,導致試驗數據偏高,影響結果判斷的準確性。其次,電壓瞬間上升還可能增加絕緣風險,對試品的壽命與安全造成潛在威脅。因此,在直流耐壓試驗中,如何抑制或補償容升現象,成為設備制造商與試驗人員必須重點考慮的問題。
為減小容升影響,現代直流高壓發生器普遍采用多種補償技術。一種常見方法是通過自動控制升壓速率,使輸出電壓緩慢上升,從而讓被測電容逐步充電,減少電壓突升。另一種方法是增設濾波與緩沖電路,在高壓端加入適當電阻或吸收網絡,吸收多余能量,平衡電壓變化。此外,部分高端設備還采用反饋控制與智能算法補償,實時檢測輸出波形并調整升壓曲線,使電壓變化更加平滑。

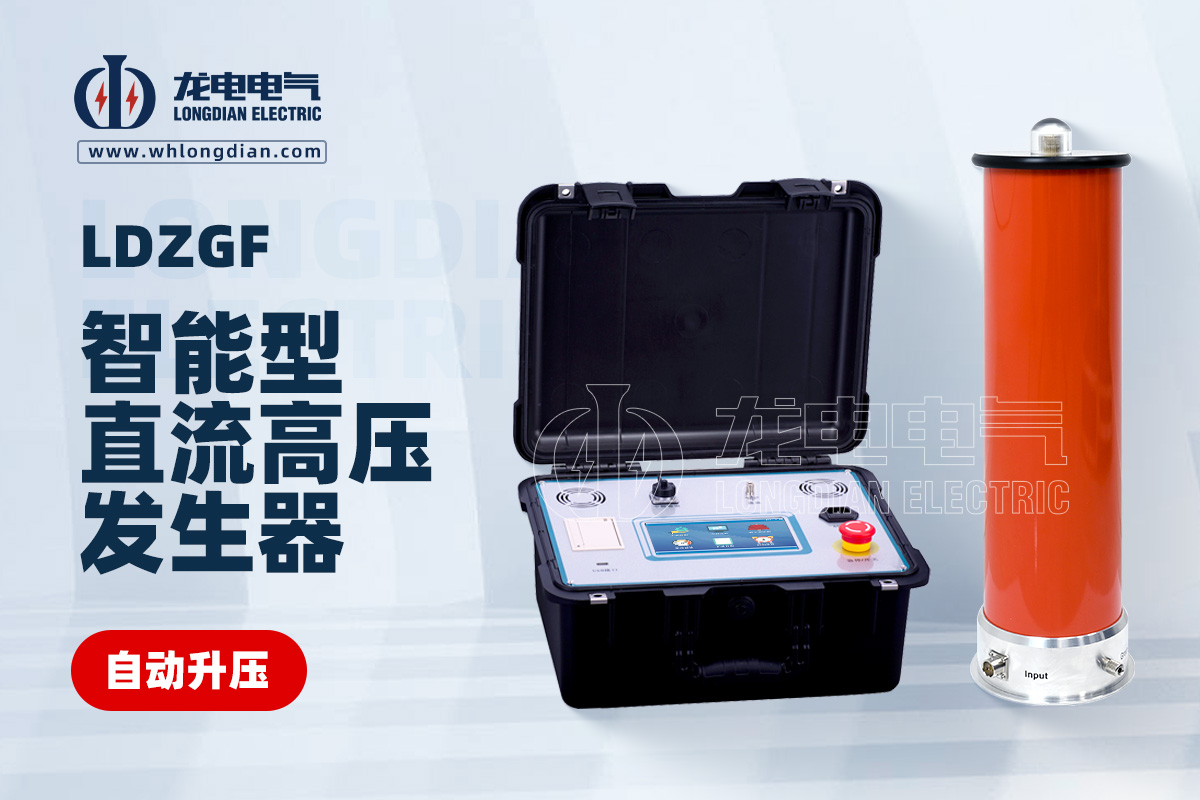

武漢龍電電氣在直流高壓發生器的研發中,充分考慮了容升帶來的不利影響。公司產品采用高頻PWM調制技術與智能閉環控制系統,可實時監測電壓變化并自動修正輸出,顯著降低容升效應。同時,設備支持緩升緩降、自動穩壓、擊穿保護等功能,確保試驗過程安全可靠。即使在測試長電纜、大電容設備時,依然能實現電壓平穩升高、數據真實精準。
總的來說,直流高壓發生器的容升現象是一種由被測設備電容特性引起的自然現象,但如果控制不當,會影響試驗準確性甚至造成風險。通過合理的升壓控制、濾波吸收及智能補償技術,可以有效減小容升影響,保證試驗結果穩定可靠。選擇具備完善容升補償設計的高品質設備,是每一位電力試驗工程師應當關注的關鍵點。武漢龍電電氣將持續以技術創新為核心,為用戶提供更安全、更精準、更智能的直流高壓測試解決方案。
